Solution 1720KWH-800KW (Taïwan)
Description du projet
Ce projet livre un système de stockage par batterie (BESS) connecté au réseau de 1,72 MWh / 800 kW, installé dans une station d’épuration à Taïwan. Le système est conçu spécifiquement pour l’effacement de pointe et le décalage de charge, réduisant drastiquement les factures d’électricité mensuelles de l’installation en stockant l’énergie en heures creuses et en la restituant en heures pleines.
La solution est logée dans une unité conteneurisée ISO de 20 pieds, intégrant huit (8) chaînes de batteries LFP avec un onduleur modulaire de 800 kW (PCS). Le design à refroidissement par air avec climatisation industrielle assure un fonctionnement fiable dans le climat subtropical humide de Taïwan, tout en minimisant les travaux civils.
⚡ Innovation clé : BESS conteneurisé tout-en-un à refroidissement par air
Contrairement aux déploiements multi-armoires nécessitant salles de batteries et climatisation séparées, cette solution intègre 1,72 MWh de stockage LFP et un PCS 800 kW dans un seul conteneur de 20 pieds. Le double compartiment isole la chambre batterie (climatisation de précision + extinction HFC-227ea) de la chambre onduleur (refroidissement par air forcé), atteignant IP54 tout en maintenant une thermique optimale de -25 °C à 55 °C. Résultat : déploiement rapide, travaux minimaux, rendement circulaire record.
- Effacement de pointe & décalage de charge : l’EMS charge automatiquement en heures creuses (tarif bas) et décharge en pointe, réduisant nettement les factures de puissance et TOU de la station.
- Architecture PCS modulaire : huit modules PCS 100 kW en parallèle via un bus DC central, délivrant jusqu’à 800 kW au réseau 400 V AC avec contrôle quadripolaire P/Q et facteur de puissance >0,99.
- Batterie LFP refroidie par air : huit chaînes de cellules LFP 768 V / 280 Ah (total 1720,32 kWh) à cellules prismatiques 3,2 V, durée de vie 6000+ cycles. Climatisation industrielle maintient la température en sécurité même par forte chaleur.
- Systèmes de sécurité intégrés : protection multicouche avec BMS trois niveaux (BMU/BCMU/BAMS), extinction gaz HFC-227ea (<8 s), détection fumée/chaleur, éclairage secours, interverrouillage d’accès.
- Déploiement rapide : le design mono-conteneur supprime le bâtiment batterie dédié. Livré testé d’usine, seul un socle béton et la connexion réseau sont requis.

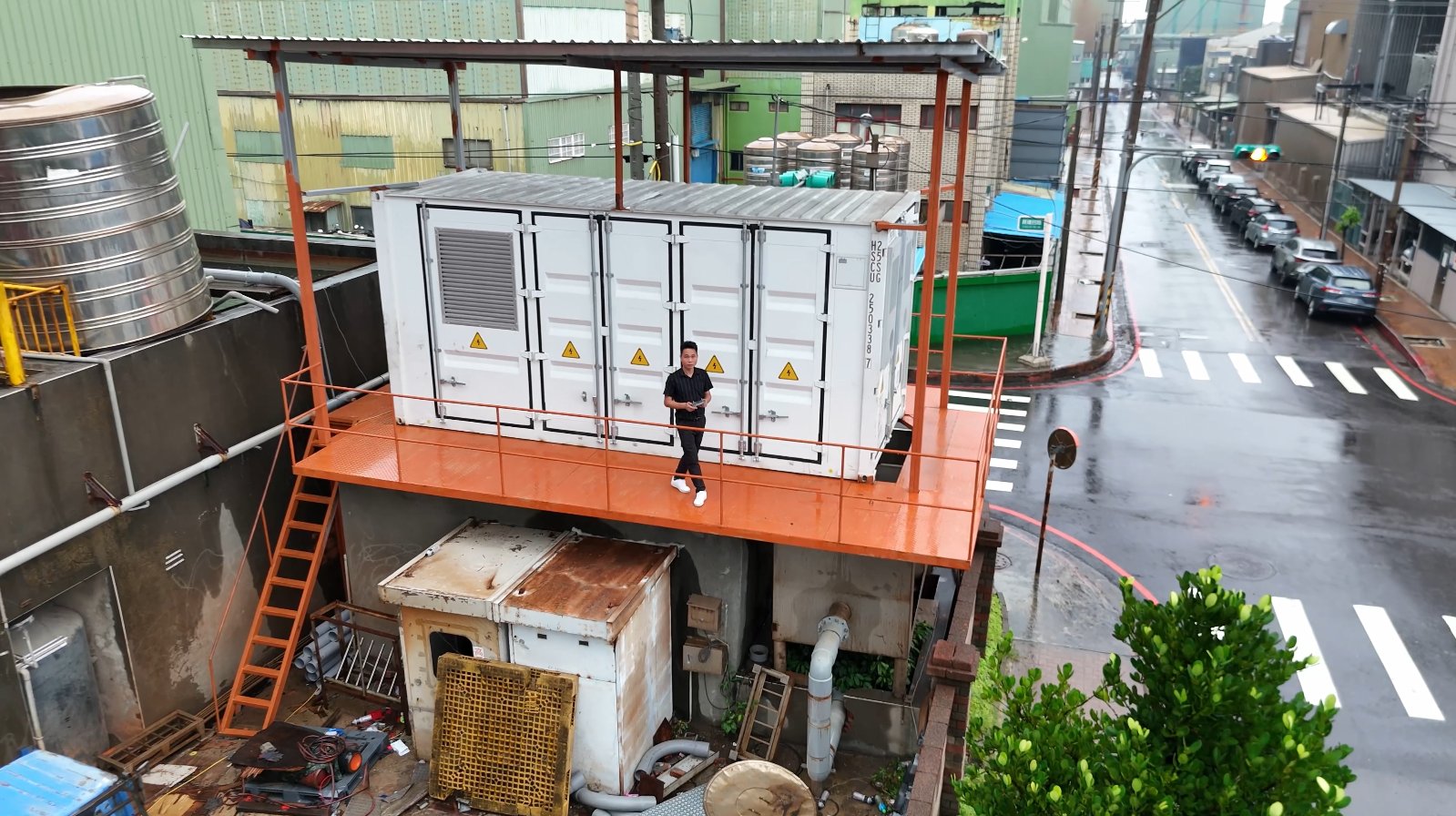

Images du projet
Spécifications du système de batterie
| Paramètres du pack batterie | |
|---|---|
| Type de cellule | LFP – 280Ah prismatique |
| Capacité totale | 1 720 kWh (1720,32 kWh) |
| Configuration | 7P240S |
| Tension nominale | 768 V DC |
| Plage de tension | 691 V – 844 V DC |
| Température de fonctionnement | -25 °C à 55 °C |
| Refroidissement | Air (climatisation industrielle) |
| Durée de vie | ≥ 8 000 cycles @ 80 % DOD |
| Indice de protection | IP54 |
| Altitude max | ≤ 4 000 m |
| Dimensions (L×P×H) | 6 058 × 2 438 × 2 896 mm (conteneur 20 pieds) |
| Poids | ≈ 17 tonnes |
| Spécifications du module batterie | |
| Capacité module | 43 kWh |
| Configuration | 1P48S |
| Tension nominale | 153,6 V DC |
| Capacité cellule | 280 Ah |
| Dimensions module (L×P×H) | 770 × 1 130 × 245 mm |
| Poids module | 320 kg |
Spécifications onduleur & PCS
| Paramètres PCS (EPCS800-AS) | |
|---|---|
| Type d’onduleur | Connecté au réseau (On-Grid) |
| Puissance nominale | 800 kW |
| Puissance max | 880 kW |
| Plage DC | 650 V – 950 V DC |
| Courant DC max | 1 304 A (163 A × 8 branches) |
| Tension AC nominale | 400 V AC (triphasé 4 fils) |
| Plage réseau | 320 V – 450 V AC |
| Courant AC max | 1 272 A |
| Fréquence nominale | 50 / 60 Hz |
| Facteur de puissance | > 0,99 (à puissance nominale) |
| Plage FP | -1 (capacitif) à 1 (inductif) |
| Taux de distorsion | < 3 % (à nominal) |
| Rendement max | 98 % |
| Refroidissement | Air forcé |
| Niveau sonore | < 70 dB |
| Dimensions (L×P×H) | 1 600 × 1 000 × 2 050 mm |
| Poids | 750 kg (8 × modules 100 kW) |
Spécifications conteneur & sécurité
| Aperçu conteneur | |
|---|---|
| Type de conteneur | Conteneur ISO standard 20 pieds |
| Dimensions ext. (L×P×H) | 6 058 × 2 438 × 2 896 mm |
| Poids total | ≈ 17 – 18 tonnes |
| Agencement | Double compartiment : chambre batterie + chambre onduleur |
| Refroid. chambre batterie | Climatisation industrielle (précision) |
| Refroid. chambre onduleur | Air forcé (direct) |
| Indice de protection | IP54 |
| Système d’extinction | |
| Agent | Gaz HFC-227ea + eau pulvérisée secours |
| Temps de remplissage | < 8 secondes (chambre complète) |
| Détection | Fumée + chaleur + alarme optique |
| Interverrouillage | Arrêt auto à la détection ; voyant libération gaz |
| Système BMS (gestion batterie) | |
| Architecture | 3 niveaux : BMU (module) → BCMU (chaîne) → BAMS (array) |
| Précision SOC | ≤ 5 % |
| Communication | CAN + RS485 + Ethernet |
| Fonctions | Surveillance temps réel, équilibrage, protection sur/sous-tension/courant/temp., thermique, journal |
| Système EMS (gestion énergie) | |
| Fonctions | Surveillance, planification effacement, optimisation TOU, télépilotage, alarme, rapports |
| Protocole | MODBUS RTU/TCP |
| Interface | HMI tactile + SCADA distant |
