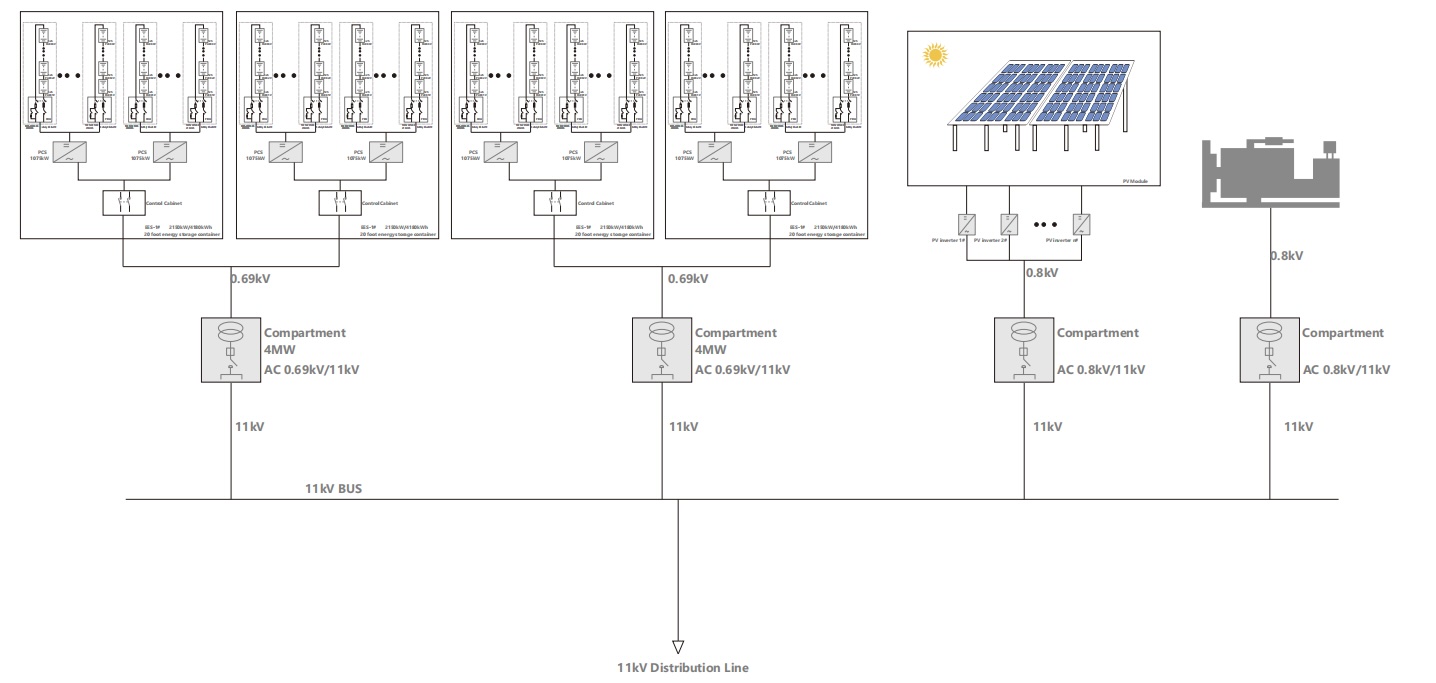

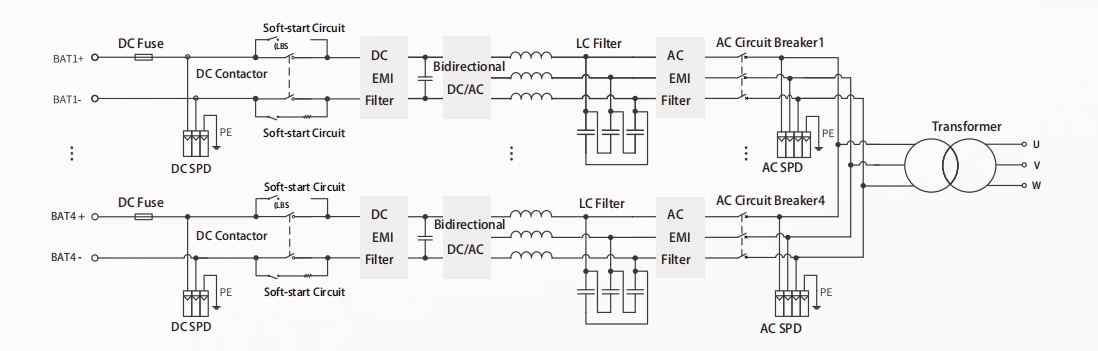

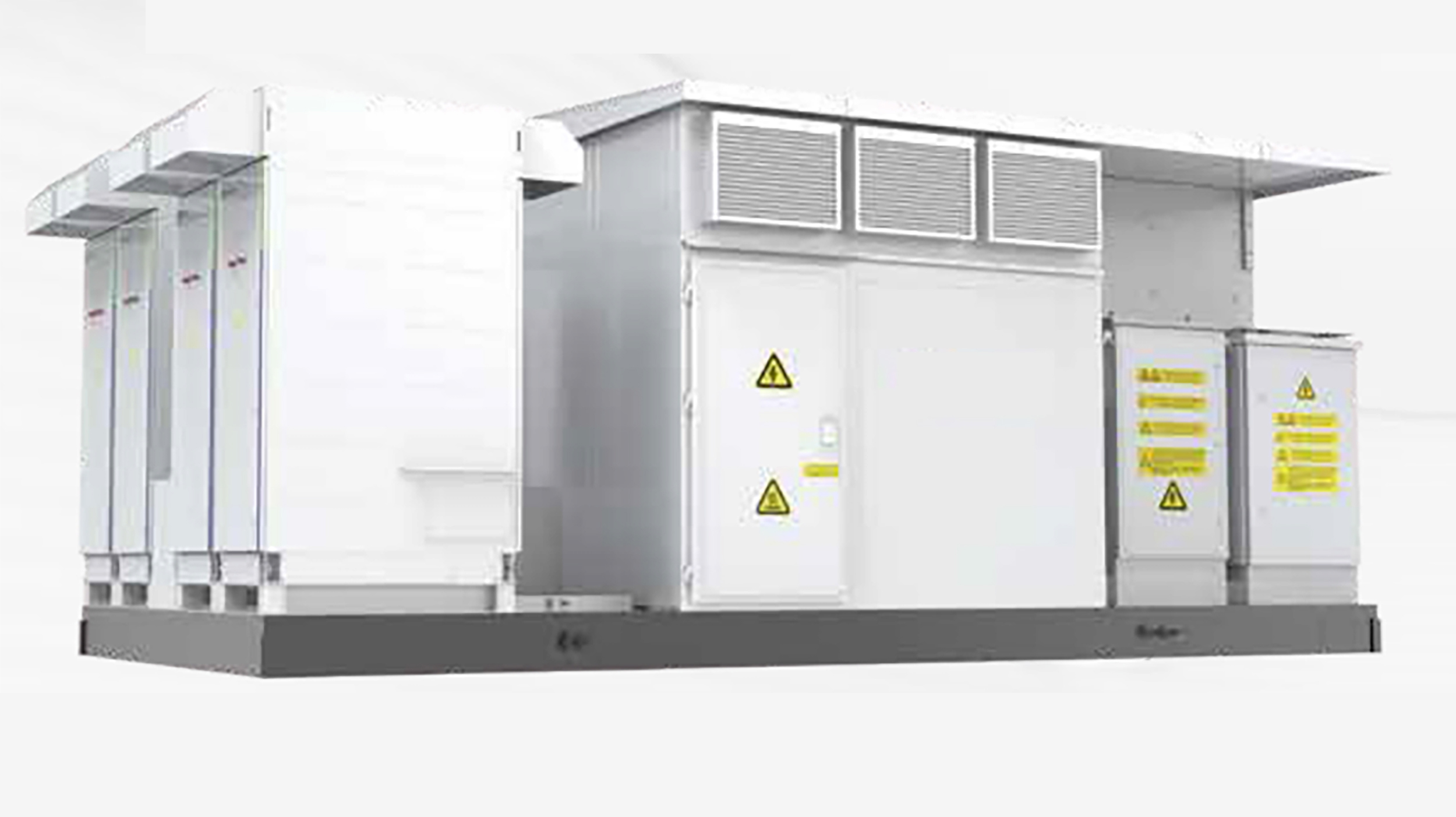

本项目由四个 4.179MWH 储能电池舱和两个 4MW 功率变换系统舱组成。每个电池舱均独立配备电池管理系统、消防系统、暖通空调热管理系统及辅助配电系统。

电池舱规格参数

序号	温度	规格	备注
1	产品型号	TY-YL-4019KWH
2	配置	416s10p
3	额定能量	4019kWh	100%DOD, 0.5P
4	额定电压	1331.2V
5	工作电压范围	1040~1500V	适用于电芯 2.5V~3.65V
6	尺寸	6058mm×2438mm×2896mm	L×W×H, 20HQ
7	质量	~37500kg
8	标准充电方式	以 0.5P 恒功率充电至电芯电压达到 3.55V，最后以 0.1P 恒功率充电至电芯电压达到 3.65V	25℃±2℃
9	标准放电方式	以 0.5P 恒功率放电至电芯电压达到 2.5V	25℃±2℃
10	额定充电功率	0.5P (2090kW)	依据电流图（5.1~5.4）
11	额定放电功率	0.5p (2090kw)	依据电流图
12	最大持续放电倍率	50 kw
13	短时过载充电功率	4179kw（适用于 0.5p 系统）@60s	依据电流图（5.1~5.4）
14	短时过载充电功率	4179kw（适用于 0.5p 系统）@60s	依据电流图（5.1~5.4）
15	短路电流	142.28kA@12 机架 73.54kA@6 机架	13.12kA @1 机架
16	运行环境温度	-30~55℃
17	舱体防护等级	电池室 p55 / 电气室 p55 / 制冷控制模块 p55
18	效率	≥93.7%@0.5p / ≥95.2%@0.25p
19	绝缘标准	≥1000Ω/V	测试电压 2500VDC
20	耐压	4500VDC，泄漏电流 ≤5mA，无击穿或飞弧
21	冷却与加热类型	液冷 / 加热
22	制冷功率	60kw @ 环境温度 35℃ / 55kw @ 环境温度 45℃
23	加热功率	27kw
24	辅助电源	22.8kw@25℃@0.5p / 27.2kw@35℃@0.5p / 33.6kw@45℃@0.5p / 8.1kw@25℃@0.25p / 9.8kw@35℃@0.25p / 12.5kw@45℃@0.25p	包括 BMs 和冷却系统
25	通讯协议	CAN、RS485、TCP/、p
