حل 2610KWH-1250KW
وصف المشروع
This project delivers a 2.61MWh / 1.25MW grid-connected battery energy storage system (BESS) built around an advanced liquid-cooled lithium iron phosphate (LFP) architecture. The system is engineered for industrial-scale peak shaving, load shifting, and frequency regulation, enabling facilities to dramatically reduce electricity costs through intelligent energy time-of-use arbitrage.
The solution is housed in a single 20-foot ISO containerized unit featuring a dual-chamber design: a battery chamber with ten (10) strings of liquid-cooled LFP battery clusters (832V / 314Ah each), and a power conversion chamber housing a modular 1250kW PCS composed of ten parallel 125kW inverter modules. The integrated liquid thermal management system maintains optimal cell temperatures across a wide -25°C to 55°C operating range, delivering superior cycle life and round-trip efficiency compared to air-cooled alternatives.
السعة الطاقية الإجمالية
قدرة الخرج الاسمية
حاوية 20 قدم
كفاءة PCS
كيمياء الخلية
درجة الحماية
🔌 ابتكار رئيسي: نظام BESS حاوي متكامل مُبرَّد بالسائل
This solution packs 2.61MWh of liquid-cooled LFP storage plus a 1250kW PCS into a single 20ft container. The liquid cooling system uses an integrated die-cast cold plate design that merges the cooling plate with the battery module enclosure, eliminating coolant leakage risk while achieving IP67 protection at the module level. Ten battery clusters (each 832V / 261.248kWh) connect via a centralized DC bus to ten 125kW PCS modules operating in parallel, delivering up to 1300kW peak output to the 400V AC grid with four-quadrant control and power factor >0.99. The result: industry-leading energy density, extended cycle life (≥8000 cycles), and rapid deployment with minimal site preparation.
- LFP مُبرَّد بالسائل Battery System: Ten clusters of 832V / 314Ah LFP cells (2610 kWh total) using 3.2V prismatic cells with integrated die-cast liquid cooling plates. Each module (52S1P, 166.4V / 52.25kWh) achieves IP67 protection. Cycle life ≥8000 cycles at 80% DOD.
- Modular PCS البنية: Ten × 125kW PCS modules (EPCS1250-AS) operate in parallel via centralized DC bus, delivering 1250kW rated / 1300kW maximum output. Four-quadrant active/reactive control, power factor >0.99, THD <3%.
- Advanced Thermal Management: Dual-circuit liquid cooling (refrigeration + heating) maintains battery temperature within optimal range. PTC heater ensures reliable charging in cold environments down to -25°C. Compressor-based refrigeration handles high-rate discharge heat rejection.
- Integrated Safety Systems: Multi-layer protection including three-level BMS (BMU/BCMU/BAMS), heptafluoropropane gas fire suppression with <8s fill time, smoke/heat detection, emergency lighting, and access control interlock. IP54 container protection.
- Rapid Deployment: Single-container design eliminates need for dedicated battery building. Factory-tested complete unit transported to site, installed on concrete plinth with only grid connection required. 25-tonne total weight.

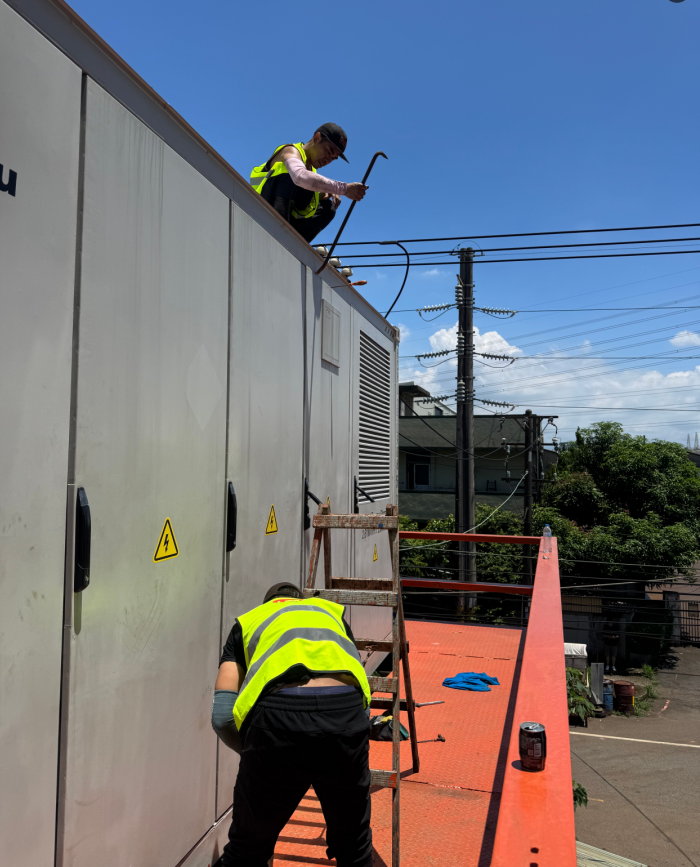

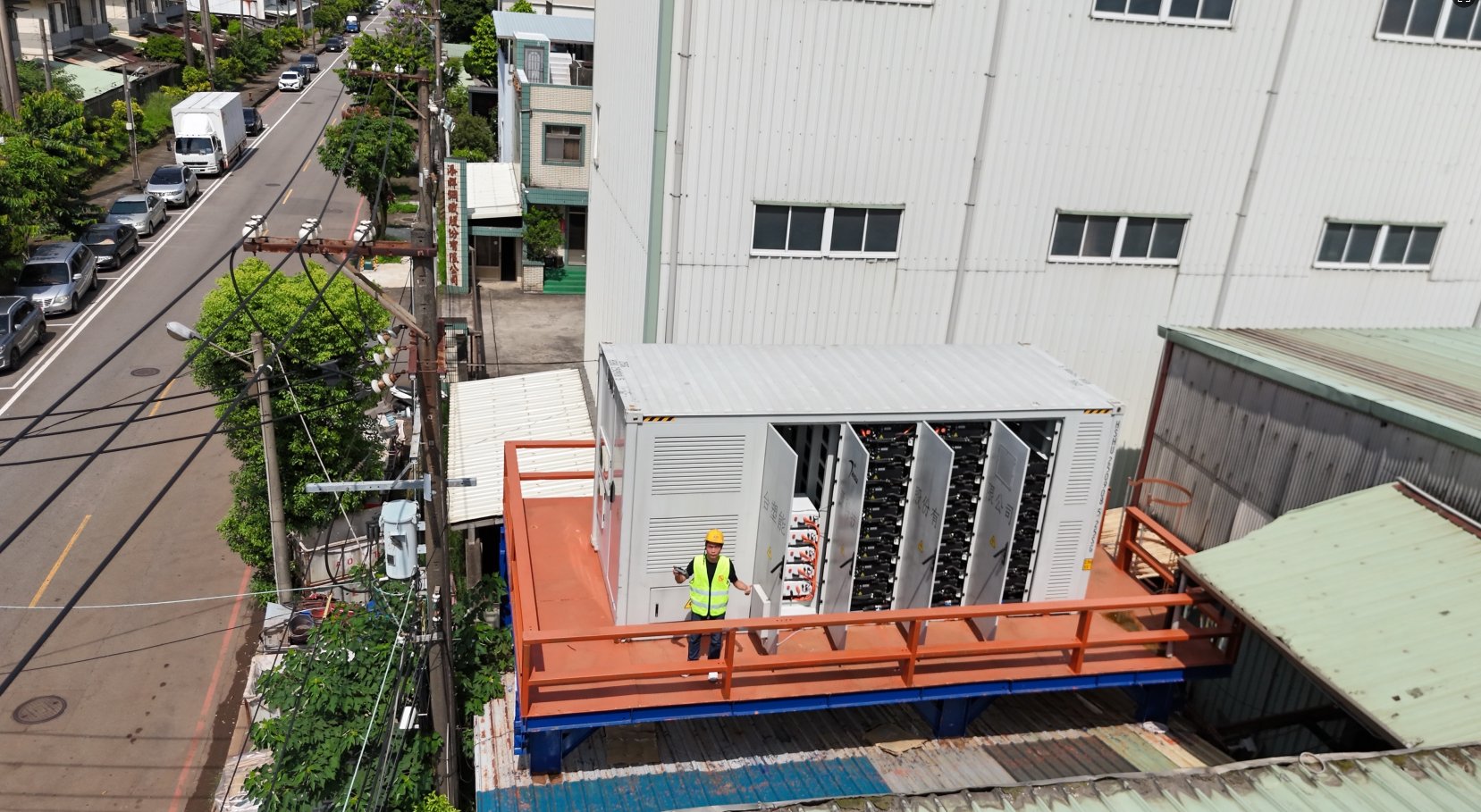

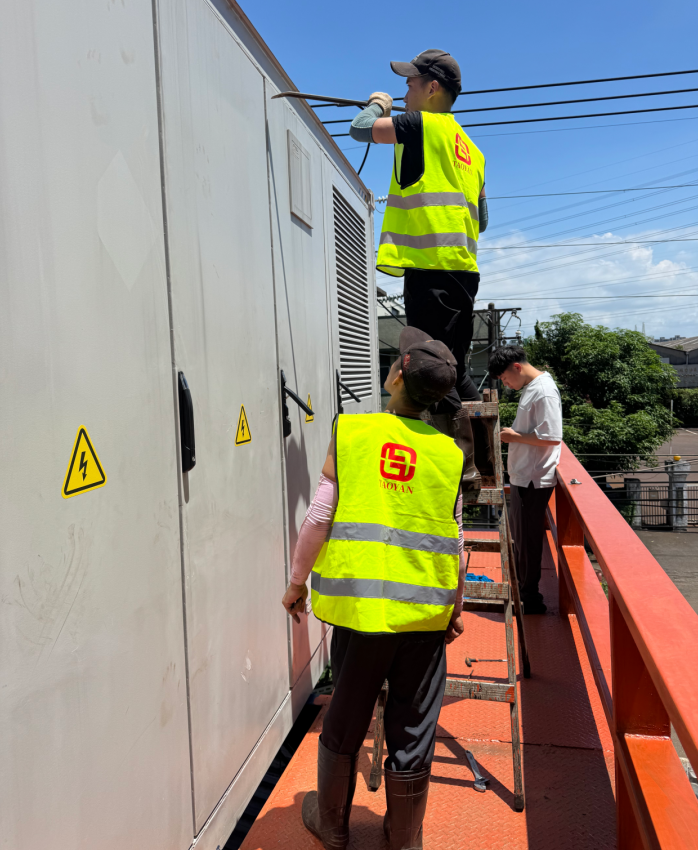

صور المشروع
مواصفات نظام البطارية
| معلمات حزمة البطارية | |
|---|---|
| نوع الخلية | LFP – 314Ah منشوري |
| السعة الإجمالية | 2,610 kWh (2612.48 kWh) |
| تكوين البطارية | 10P260S (10 clusters × 260S) |
| الجهد الاسمي | 832 V DC |
| نطاق الجهد | 748 V – 915 V DC |
| درجة حرارة التشغيل | -25°C to 55°C |
| طريقة التبريد | مُبرَّد بالسائل (لوح بارد مصبوب بالقالب المتكامل) |
| عمر الدورة | ≥ 8,000 cycles @ 80% DOD |
| درجة الحماية | IP54 (Container) / IP67 (Module) |
| أقصى ارتفاع | ≤ 4,000 m |
| الأبعاد (ع×ع×ر) | 6,058 × 2,438 × 2,896 mm (20ft container) |
| الوزن الإجمالي | ≈ 25 Tonnes |
| مواصفات وحدة البطارية | |
| سعة الوحدة | 52.25 kWh |
| تكوين الوحدة | 1P52S (52 cells in series, 1 parallel) |
| الجهد الاسمي | 166.4 V DC |
| سعة الخلية | 314 Ah |
| أبعاد الوحدة (ع×ع×ر) | 810 × 1,150 ×245 mm |
| وزن الوحدة | 360 kg |
| مواصفات عنقود البطارية | |
| سعة العنقود | 261.248 kWh |
| تكوين العنقود | 5 modules × 1P52S + High-Voltage Box |
| الجهد الاسمي | 832 V DC |
| نطاق جهد العمل | 728 V – 936 V DC |
| عدد العناقيد | 10 clusters per container |
مواصفات العاكس وPCS
| معلمات PCS (EPCS1250-AS) | |
|---|---|
| نوع العاكس | متصل بالشبكة |
| قدرة الخرج الاسمية | 1,250 kW |
| أقصى قدرة خرج | 1,300 kW |
| نطاق جهد التيار المستمر | 650 V – 950 V DC |
| أقصى تيار DC | 1,630 A (163 A × 10 strings) |
| عدد سلاسل DC | 10 strings |
| الجهد الاسمي AC | 400 V AC (3-phase 4-wire) |
| نطاق جهد الشبكة | 320 V – 450 V AC |
| أقصى تيار AC | 1,590 A |
| التردد الاسمي | 50 / 60 Hz |
| معامل القدرة | > 0.99 (at rated power) |
| نطاق معامل القدرة | -1 (leading) ~ 1 (lagging) |
| التشوه التوافقي الكلي | < 3% (at rated power) |
| أقصى كفاءة | 98% |
| طريقة التبريد | تبريد إجباري بالمروحة |
| مستوى الضوضاء | < 70 dB |
| الأبعاد (ع×ع×ر) | 1,600 × 1,000 × 2,400 mm |
| Weight | 750 kg (10 × 125kW modules) |
مواصفات الحاوية ونظام الأمان
| نظرة عامة على الحاوية | |
|---|---|
| نوع الحاوية | 20ft Standard ISO Container |
| الأبعاد الخارجية (ط×ع×ر) | 6,058 × 2,438 × 2,896 mm |
| الوزن الإجمالي | ≈ 25 Tonnes |
| تخطيط الحجرات | غرفتان: غرفة البطارية + غرفة العاكس |
| تبريد غرفة البطارية | نظام تبريد سائل (تبريد 40kW + تسخين PTC) |
| تبريد غرفة العاكس | هواء إجباري (تبريد بالمروحة) |
| درجة الحماية | IP54 (Container) / IP67 (Battery Module) |
| نظام مكافحة الحريق | |
| نوع العامل | غاز الهبتافلوروبروبان (HFC-227ea) + مسحوق جاف احتياطي |
| زمن الملء | < 8 seconds (full battery chamber coverage) |
| الكشف | مستشعرات دخان + مستشعرات حرارة + إنذار صوتي/بصري |
| قفل أمان مانع | إيقاف تلقائي للنظام عند الكشف؛ مؤشر إطلاق الغاز |
| BMS (نظام إدارة البطارية) | |
| البنية | ثلاثي المستويات: BMU (وحدة) → BCMU (عنقود) → BAMS (مصفوفة) |
| دقة تقدير SOC | ≤ 5% |
| الاتصالات | CAN bus + RS485 + Ethernet |
| الوظائف الرئيسية | مراقبة لحظية، موازنة الخلايا (سلبية)، حماية الجهد الزائد/المنخفض/التيار/الحرارة، الإدارة الحرارية، تسجيل الأحداث (تخزين 128MB) |
| EMS (نظام إدارة الطاقة) | |
| الوظائف | مراقبة لحظية، جدولة تخفيف الذروة، تحسين التعرفة الزمنية، إرسال عن بُعد، إنذار الأعطال، التقارير، تحليل المنحنيات |
| دعم البروتوكولات | MODBUS RTU/TCP |
| واجهة المستخدم | شاشة لمس HMI + اتصال SCADA عن بُعد |
نظام إدارة الطاقة TAOYAN (EMS)
This project is equipped with TAOYAN’s self-developed إدارة الطاقة System (EMS) — a comprehensive monitoring, control, and revenue optimization platform designed specifically for industrial BESS deployments. The EMS provides real-time visibility into every aspect of the energy storage system, from individual cell-level data to grid-wide economic performance.
لوحة تحكم انصهار EMS — طوبولوجيا النظام لحظياً، حالة الوحدات، إحصاءات الإيرادات ومنحنيات القدرة
القدرات الأساسية
- System Topology Visualization: Interactive single-line diagram showing real-time power flow between Grid, Combiner, Battery Units, and Factory Load — with live voltage, current, and power readings at each node.
- Unit-Level مراقبة: Individual status for each battery cabinet — SoC %, charge/discharge power (kW), voltage (V), current (A), temperature, and health status with normal/warning/fault indicators.
- PCS Power & SoC التتبع: 24-hour rolling charts for PCS output power and battery State of Charge, enabling operators to verify scheduling execution and identify anomalies.
- Batch التحكم Panel: One-click operation mode switching between Manual Charge, Manual Discharge, All-weather Auto, and Scheduled modes — with immediate effect confirmation.
- الإيرادات Analytics: Daily/monthly/yearly income tracking broken down by tariff period (Sharp / Peak / Flat / Valley) with profit calculation based on Taiwan Power Company (Taipower) rate schedules.
- Charge/Discharge Statistics: Comprehensive kWh accounting with daily bar-chart comparison, cumulative totals, and exportable reports for financial reconciliation.
منحنيات قدرة PCS، تتبع SoC، لوحة التحكم الجماعي ومخطط التوصيل لحظياً
مخطط مقارنة الشحن/التفريغ اليومي مع تفصيل الإيرادات حسب الفترة
